GX螺旋輸送機

一、概 述：

GX型螺旋輸送機是利用螺旋轉動將物料沿機殼連續推移而進行輸送的。本機具有結構簡單，外形尺寸小，成本低，操作安全，能按工藝要求滿足多點進料和排料。

二、技術性能及技術參數：

按使用場合要求的不同，分為S制法和D制法兩種。

S制法一帶有實體螺旋面的螺旋，其螺距等于直徑。

D制法一帶有帶式螺旋面的螺旋，其螺距等于直徑。

按驅動裝置裝配方法的不同，分為右裝和左裝兩種：

右裝一站在電動機尾部向前看，減速器低速軸在電動機的右側。

左裝一站在電動機尾部向前看，減速器低速軸在電動機的左側。

螺旋機>的出料口有方形出料口、手推式出料口和齒條式出料口三種。后兩種出料口拉板的開閉方向，隨安裝不同而分右裝、左裝兩種：

右裝一站在螺旋機頭節往尾節看，拉板向右拉開。

左裝一站在螺旋機頭節往尾節看，拉板向左拉開。

四、安裝尺寸及長度組合：

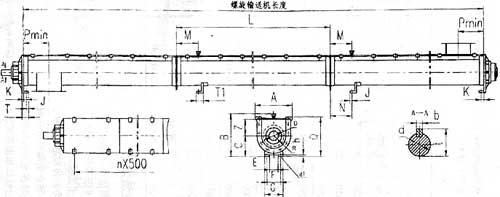

（一）外形及安裝尺寸

螺旋輸送機長度

表一

注：1、螺旋機輸送長度及尺寸L均見表二、表三。 2、圖n×500為蓋板卡子尺寸，n值視螺旋機長度而定。 3、圖中尺寸p為進出料口中心線。
表二
