布袋除塵器花板尺寸的確定

發布日期：2017-12-06 15:43

花板尺寸大小，是決定脈沖布袋除塵器結構尺寸的關鍵。花板上的圓孔用于固定濾袋，孔的中心距過小，會使除塵器內的截面風速（即常說的罐口風速—-can velocity）過高，阻力增大，清灰時粉塵沉降困難；還有可能使除塵濾袋之間相互發生摩擦，縮短濾袋的使用壽命。相反中心距過大，會增大除塵器的體積，多費鋼材。所以要合理地確定濾袋中心距尺寸。

　　確定花板尺寸取決于脈沖閥的噴吹能力。一個脈沖閥配一根噴吹管，一根噴吹管能噴吹多少條除塵器布袋n3和濾袋之間的縱向中心距L1，取決于脈沖閥的規格，濾袋橫向中心距L2取決于濾袋的規格。以3″淹沒式電磁脈沖閥噴吹φ160×6000mm的濾袋為例，n3＝16條, L1＝250mm； L2＝230mm。濾袋之間的凈距離取70mm。

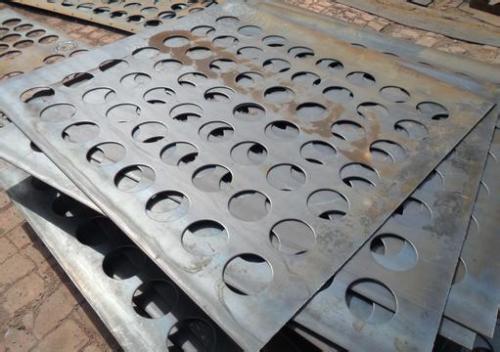

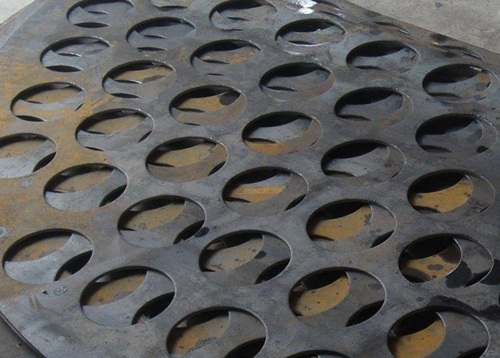

　　花板除承受濾袋和袋籠的重量外，還要承受除塵器內的氣體壓力，所以要有足夠的剛度。如果稍有變型，就可能影響濾袋和花板孔間的密封效果?；ò宓匿摪搴穸纫话銥?～6mm，主要取決于過濾室內懸掛除塵器濾袋的數量。為增加花板的剛度，花板上應增設加強筋。花板外觀應平整、光潔，不應有翹曲或凹凸不平等缺陷，其平面度偏差不大于花板長度的2/1000。花板孔的加工應采用沖孔或采用等離子切割，不允許采用氣割。用彈性脹圈固定濾袋花板孔徑d的公差為。

我公司斥資百萬新增兩臺百噸液壓數按沖床，除塵器花板模具從80-260的孔都可以沖壓，可以加工沖壓各種電除塵器均風板，各種型號布袋除塵器花板，上千個花板孔一天就可以交貨，工期短，價格低是我們O的優勢。
