袋式除塵器在工業(yè)生產(chǎn)中發(fā)揮著至關重要的作用，可以有效減少生產(chǎn)過程中產(chǎn)生的粉塵和有害氣體所造成的污染。然而,除塵器在使用過程中除塵布袋可能會出現(xiàn)機械損壞和化學腐蝕等問題，從而影響其除塵效率。根據(jù)多年經(jīng)驗將重點分析和列出導致除塵濾袋損壞的因素：

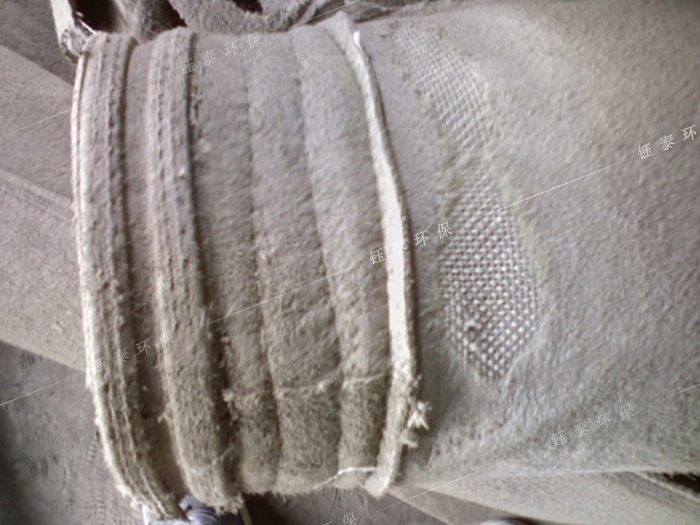

一、機械損傷
除塵布袋的機械破壞主要表現(xiàn)為過濾材料無紡層的破壞和剝離。這種現(xiàn)象主要是由氣體分布不均造成的，由于含塵氣體進入除塵器，渦旋的氣流會對除塵濾袋表面造成沖刷，長期下來就會對除塵布袋的布層造成損害。除塵布袋更換過程中，如果濾袋安裝方法不當,也會在使用過程中對濾袋布層的外表面造成持續(xù)摩擦和損壞。
另外,噴吹管的安裝不當，特別是如果沒有垂直安裝，可能會在出口30-40厘米處造成損害，從而降低除塵器的過濾性能。
機械損壞的具體區(qū)域包括袋子的袋口、袋身和袋底：
1.袋口的損壞發(fā)生在袋口30-40厘米的位置，主要是由于脈沖噴吹導致過濾材料底部面層的分離。這一問題主要是由于噴吹管歪斜，噴吹壓力過大，花板變形造成的。在除塵濾袋安裝過程中，確保高質(zhì)量的安裝是至關重要的。
2.袋體損傷:除塵布袋間隙小的話有與除塵設備外殼接觸的地方，在脈沖噴吹時布袋劇烈抖動的過程中經(jīng)常摩擦，造成袋體損傷，主要特點是明顯的磨損痕跡。在安裝過程中，必須確保除塵濾袋符合設備的規(guī)格和尺寸。
3.底部損壞:濾袋底部損壞的主要原因是長期磨損。濾袋安裝在除塵器中出現(xiàn)這種情況的原因是，濾袋的底部尺寸較小,或購買的濾袋太長，導致袋籠不能支撐起濾袋的底部。除塵器在過濾和頻繁的清灰過程中導致底部的損壞，或未能及時清理布袋除塵器灰斗內(nèi)的積灰導致除塵器灰斗中的灰塵堆積過多，導致除塵布袋底部磨損。

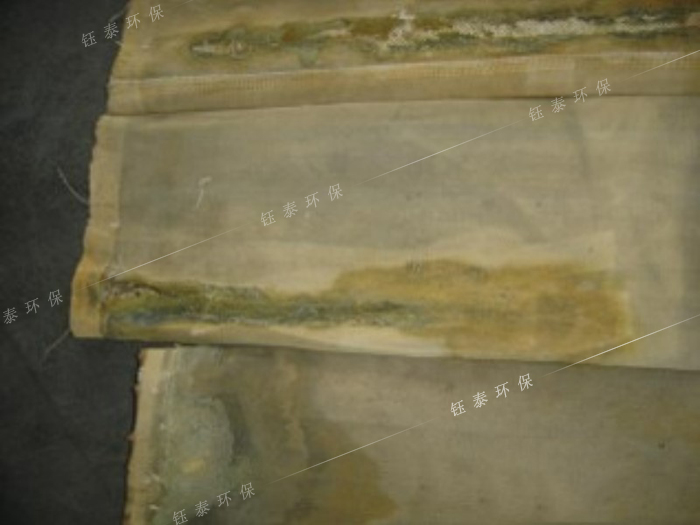

二、化學腐蝕
除塵濾袋的化學腐蝕直接影響除塵器的過濾功能。當煙氣含有堿、酸、水解和氧化劑等腐蝕性化學物質(zhì)時，除塵濾袋的過濾能力會受到影響，導致除塵器過濾性能下降，無法有效去除污染物。
1.堿腐蝕。在化工生產(chǎn)過程中,包括鈉鹽和銨鹽等物質(zhì)在內(nèi)的袋塵除塵過程中，堿腐蝕是經(jīng)常發(fā)生的。化學生產(chǎn)通常涉及使用氨水、碳酸鈉和氯化鈉，它們釋放出堿性氣體。
2.酸腐蝕。高溫袋除塵過程中經(jīng)常發(fā)生酸性腐蝕，主要原因是硫氧化物。高硫煤是燃煤發(fā)電廠除塵系統(tǒng)的主要原料。生產(chǎn)過程中產(chǎn)生的煙塵氣體含有高濃度的硫氧化物。在高溫條件下，硫氧化物很容易分解成硫酸。當氣體通過除塵濾袋時，會腐蝕除塵濾袋并破壞其成分。
3.水解腐蝕。水解腐蝕可發(fā)生在高溫、化學暴露和濕度條件下。水解腐蝕的跡象包括煙色變得混濁，濾袋強度明顯降低，易撕裂。在水解腐蝕發(fā)生后，PPS纖維和聚丙烯酸腈共聚物通常被用來代替被腐蝕的纖維。
4.氧化腐蝕。含塵氣體含有一定量的氧化劑，當氧化劑隨氣流通過除塵布袋時，會腐蝕除塵布袋，特別是pps型除塵器。腐蝕PPS除塵器的主要氧化劑包括氧、臭氧、氧化氮和濃硫酸。氧化腐蝕后，PPS纖維的顏色發(fā)生變化，變得脆性，外觀無明顯差異，但強度嚴重受損。長期的氧化腐蝕不僅縮短了除塵布袋的壽命，而且降低了除塵器的過濾效果。

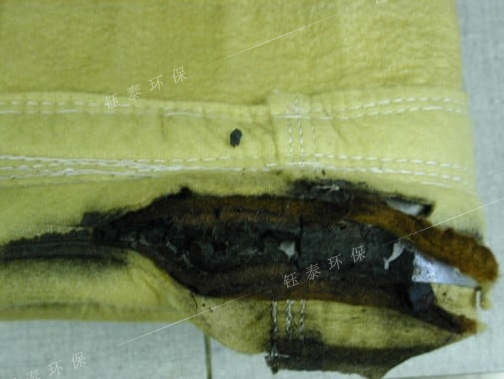

三、高溫燒毀
在高溫條件下，濾袋出現(xiàn)明顯的收縮、嚴重的硬化，在極端情況下，濾袋的表面結構可能被破壞。這主要是由于溫度超過除塵布袋的使用溫度范圍，導致其表面結構損壞。高溫燒毀的具體條件包括高溫煙氣和高溫微粒。
總之，機械損傷和化學腐蝕對袋式除塵器的除塵效率有不同程度的影響，甚至使除塵器失去除塵性能。因此，在除塵布袋的安裝和維護過程中，必須嚴格遵守操作程序，以確保其長期良好的狀況和有效的除塵功能。
